「DeepSeek V4 来了!」这样的消息是不是已经听烦了?
我们也是。
不过 DeepSeek V4 虽然迟迟未发,但今天我们等来了其与清华、北大合作撰写的一篇新论文。
总结来说,这篇新论文介绍了一个名为「DualPath」的创新推理系统,专门针对智能体工作负载下的大语言模型(LLM)推理性能进行优化。具体来讲,通过引入「双路径 KV-Cache 加载」机制,解决了在预填充 - 解码(PD)分离架构下,KV-Cache 读取负载不平衡的问题。
该推理系统带来了显著效果:在离线推理场景中实现了1.87 倍的吞吐量提升,在线服务场景下实现了1.96 倍的服务吞吐量提升。

- 论文标题:DualPath: Breaking the Storage Bandwidth Bottleneck in Agentic LLM Inference
- arXiv 地址:https://arxiv.org/pdf/2602.21548
我们知道,如今智能体已经成为主流 AI 开发范式。但是,智能体范式下出现了全新的瓶颈,即存储带宽。

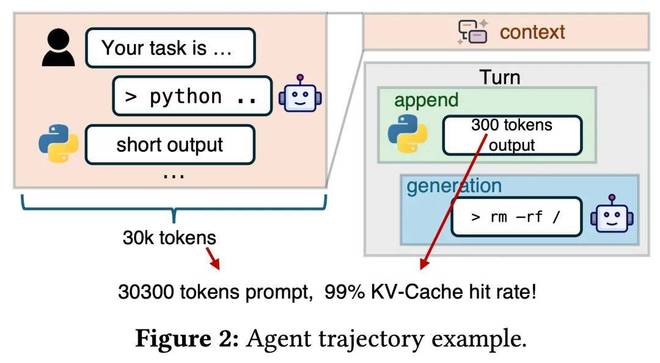

在多轮互动的智能体场景中,上下文信息会随轮次迅速累积,导致其呈现出 「长上下文、短追加」 的特征。研究指出,这类负载的 KV-Cache 命中率通常高于 95%。这意味着系统性能的决定性因素已不再是纯粹的计算能力,而是从存储中加载 KV-Cache 的效率。

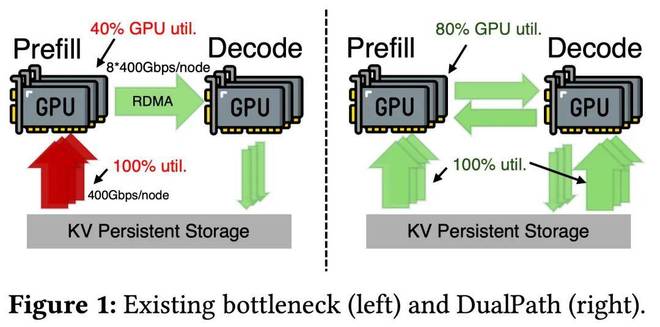

在现有的预填充 - 解码分离(PD-disaggregated)架构中,所有的存储 I/O 压力都集中在预填充引擎(PE)的存储网卡上,而解码引擎(DE)的存储带宽则被闲置。这种带宽利用的极度不平衡,成为了限制系统吞吐量的核心障碍。
针对这一痛点,DualPath 重新设计了数据加载路径,核心创新在于引入了存储到解码(Storage-to-Decode)路径,包括以下两个特征:
一方面是双路并行。KV-Cache 不仅可以直接读入预填充引擎,还可以先加载到解码引擎,随后通过高带宽 RDMA 计算网络高效传输至预填充引擎。
另一方面是带宽资源池化:通过动态分配两条路径的负载,DualPath 成功将集群中所有引擎的存储网卡聚合为一个 全局容量池,彻底打破了单节点 I/O 的限制。

另外,为了确保大规模数据传输不干扰延迟极其敏感型的模型推理任务,DualPath 还采用了以下两项关键技术:
一是以计算网卡(CNIC)为中心的流量管理:系统将所有 GPU 相关的流量(包括本地内存拷贝)统一通过计算网卡进行管理,同时利用网络的服务质量(QoS)机制,将推理通信设为高优先级,确保加载 KV-Cache 的流量仅利用闲置带宽,不影响延迟 SLO。
二是自适应请求调度:调度器实时监控各引擎的磁盘读取队列长度和计算负载,动态决定每个请求的最优路径。同时,通过计算配额机制优化引擎内调度,最大限度减少 GPU 执行过程中的气泡。
研究团队在包含 1152 个 GPU 的大规模生产集群上对 DualPath 进行了评估,并验证了离线与在线服务场景下吞吐量的显著提升。
接下来解析 DualPath 系统细节。
DualPath 系统概览
为了打破 Prefill 侧存储 I/O 的瓶颈,DeepSeek 提出了一种双路径加载架构,重新设计了在 Prefill–Decode 解耦(PD-disaggregated)推理架构中 KV-Cache 的读取方式。传统做法是所有 KV-Cache 都从存储直接读入 Prefill 侧 GPU,导致 Prefill 侧存储网卡成为单点瓶颈。DualPath 则在此基础上增加了一条新的加载路径,从而缓解这一不平衡问题。
DualPath 仍然建立在两项已有技术之上:
P/D 解耦(PD Disaggregation),将 prompt 处理与 decode 处理分离,以提高整体效率;
Layerwise Prefill,通过按层加载 KV-Cache,避免了 LayerKV 和 PrefillOnly 指出的 Prefill 引擎上的 HBM 显存瓶颈问题,从而提升 GPU 利用率。
DualPath 整个系统由三部分组成:
- 推理引擎(Inference Engines)。每个引擎管理一张 GPU。引擎分为两类:用于执行 prefill 的 Prefill Engine(PE),以及用于执行 decode 的 Decode Engine(DE)。
- 流量管理器(Traffic Manager)。每个引擎内部都包含一个流量管理器,负责:(1)主机与设备之间的内存拷贝(H2D 与 D2H);(2)PE 与 DE 之间的 KV-Cache 传输;(3)通过存储网卡进行 KV-Cache 的读写操作。DeepSeek 采用以 CNIC 为中心的流量管理方案,以防止 KV-Cache 相关流量干扰模型推理过程中的通信。
- 请求调度器(Request Scheduler)。一个中心化调度器,负责接收客户端请求并将其分配到不同引擎。同时,它还负责在两条加载路径之间动态分配数据流量(如图 4 所示)。

双路径加载(Dual-Path Loading)
传统系统中,KV-Cache 只能从存储直接读入 Prefill 引擎,因此所有存储带宽压力都集中在 Prefill 侧,形成单点瓶颈。DualPath 在此基础上增加了一条新的加载路径:KV-Cache 可以先从存储读入 Decode 引擎,再通过高速 RDMA 计算网络传回 Prefill 引擎。这样,系统就可以同时利用 Prefill 和 Decode 两侧的存储网卡带宽,而不是只依赖 Prefill 一侧,从而消除带宽不均衡问题。
为了实现双路径加载,DualPath 在每个 Prefill Engine(PE)和 Decode Engine(DE)上分配少量 DRAM 作为缓冲区,分别称为 PE buffer 和 DE buffer。

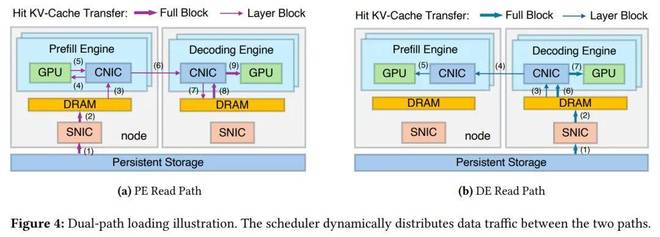

Prefill 侧读取路径。首先,将命中 token 的 KV-Cache 从持久化存储中读取到 PE buffer(如图 4a 中标注 1 和 2)。在某一注意力层开始计算之前,该层对应的 KV-Cache 会从 PE buffer 传输到 PE 的 HBM(3 和 4),用于计算未命中(cache-miss)的 prompt token 的 KV-Cache。随后,命中和未命中 token 的所有 KV-Cache 都会被传输到 DE buffer,以组成完整的 prompt KV-Cache( 5–7)。步骤 3–7 的流程会重复 n_layer 次。在 prefill 前向计算过程中,数据传输与计算是重叠执行的。
预填充 DE 读取路径。首先,命中 token 的 KV-Caches 会被读取到 DE 缓冲区中(如图 4b 中的标签 1 和 2 )。在 PE 预填充期间,相应层的 KV-Cache 会从 DE 缓冲区中读取,这同样与计算过程相重叠( 3-5)。此过程会重复 n_layer 次。当每一层的计算完成后,只有缺失 token 的 KV-Caches 会被传输到 DE 缓冲区,并与现有的命中 token KV-Cache 进行合并。
解码阶段。在 DE 缓冲区接收到完整的提示 KV-Cache(包括通过 PE 读取路径加载的 KV-Cache 以及新追加 token 的 KV-Cache)后,解码阶段正式开始。DE 首先分配 HBM 并执行主机到设备(H2D)传输(如图 4a 中的标签 8 和 9;图 4b 中的标签 6 和 7 ),随后在开始解码前释放 CPU 内存。
DE 缓冲区的设计虽然给 DRAM 和 CNIC 带来了额外的带宽压力(因为增加了一次额外的 H2D 拷贝),这本可以通过 GPU Direct RDMA 直接绕过来避免。然而,由于在此类智能体场景下生成的长度通常较短,首 token 延迟在整个端到端请求时间中占据了不可忽视的比例。引入 DE 缓冲区有助于减少 GPU 内存占用。在解码过程中,每当累积一个完整的 token 块(例如 64 个 token)时,系统会立即将其持久化到磁盘中。
不同的数据块布局。DualPath 采用了两种不同的数据块布局:完整块和层级块,它们分别包含所有层的信息和单个层的信息。对于所有与存储系统的交互,均采用完整块。在 PE 读取的情况下,KV-Cache 加载到 PE HBM 以及传输到 DE 缓冲区的过程是以层级流式方式进行的,两者都使用层级块。同样地,对于 DE 读取路径,从 DE 缓冲区到 PE HBM 的传输也使用层级块。
无瓶颈(Bottleneck-Free)分析
比例(预填充 / 解码比例)下证明了,该系统可以完全打满所有存储网卡(NIC)的带宽,且不会引入计算网卡或 DRAM 的瓶颈。
假设 PCIe 拓扑配置良好(即每一对 GPU - NIC 都位于同一个 PCIe 交换机下)、任务调度负载均衡、计算网络无拥塞,且存储读取带宽得到了充分利用。
首先是 PE CNIC 带宽分析。对于 PE CNIC,由于存在回环流量(即不经过交换机的 H2D 和 D2H 拷贝),因此无论读或写操作,PCIe 侧的总流量始终大于或等于交换机方向的流量。因此,只需要计算 PCIe 侧的压力。读取操作包括 PE 路径 (3) 和 (5),其在所有配对上的总流量为:
